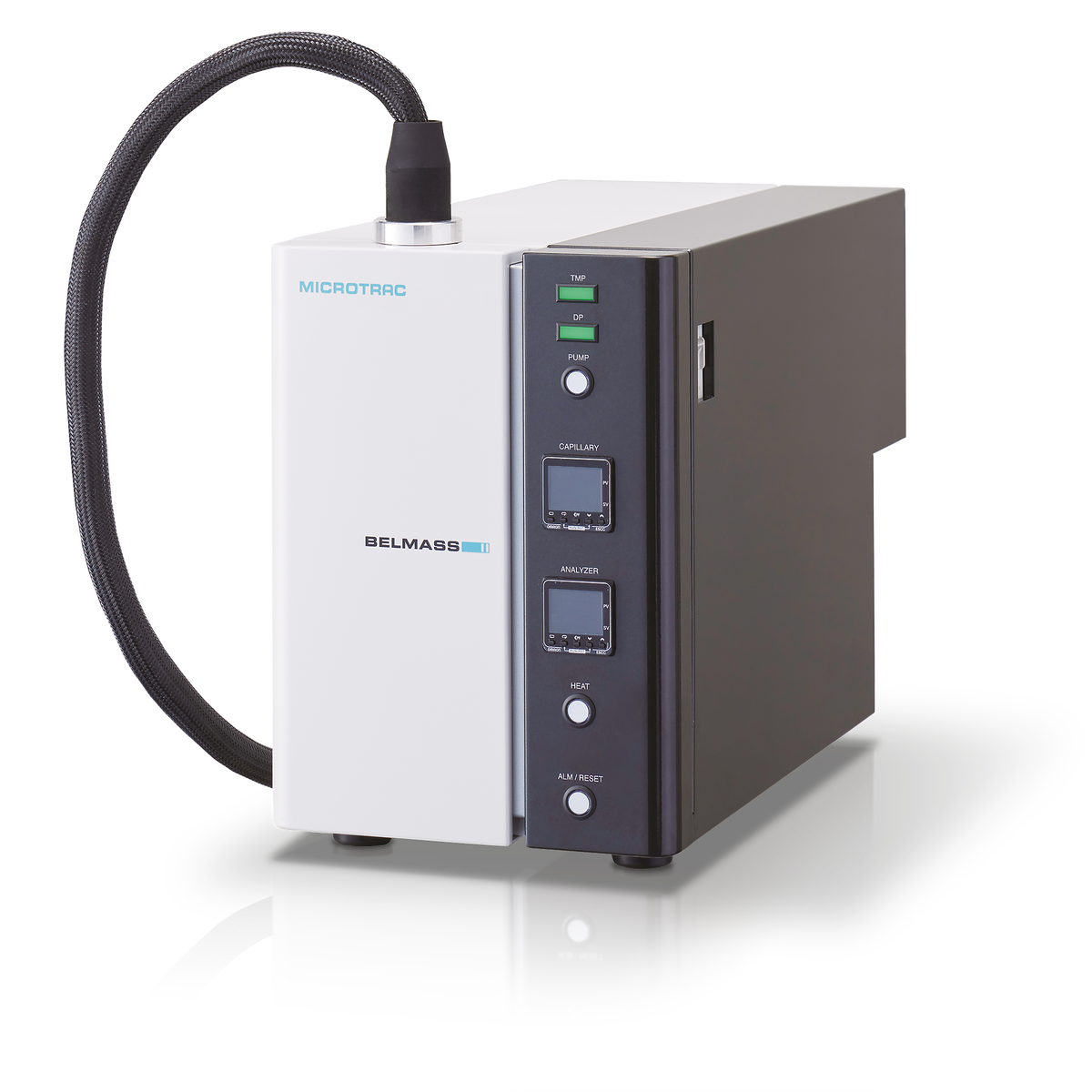

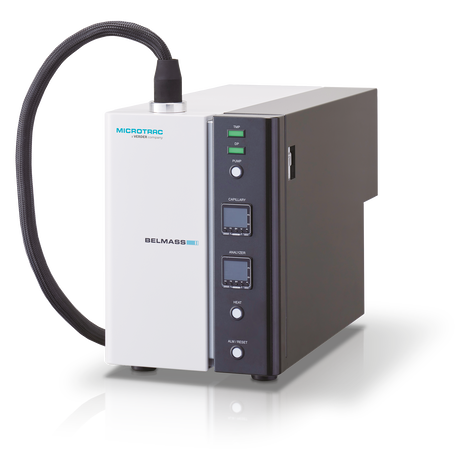

四极质谱仪 BELMASS II

报价详情
生成PDF

语言:

用于定性和定量气体分析的质谱仪

质谱法(MS)是一种分析技术,用于确定纯的或混合的气体、蒸汽、液体,甚至固体的分子成分。通过用电子束轰击样品,产生离子并根据其质荷比进行分离。 由此产生的质谱是强度与质荷比的函数关系图 。

BELMASS II是一个四级杆质谱仪(QMS),是质谱分析中使用的一种质量分析仪器。作为一个四极杆,它由四个平行排列的圆柱形杆子组成。通过对棒子施加一个振荡电场,根据离子的轨迹稳定性来分离它们的质荷比(m/z)。一个电子倍增器检测偏转的离子。BELMASS II可以与各种仪器结合使用。特别是与BELCAT II结合使用时,它可以提供有关气体/蒸汽混合物中解吸气体的种类及其突破曲线的重要信息。

  • 台式四极杆质谱仪
  • 加热软管可进行蒸汽分析
  • Instrument with built-in mass spectrometer and vacuum pump

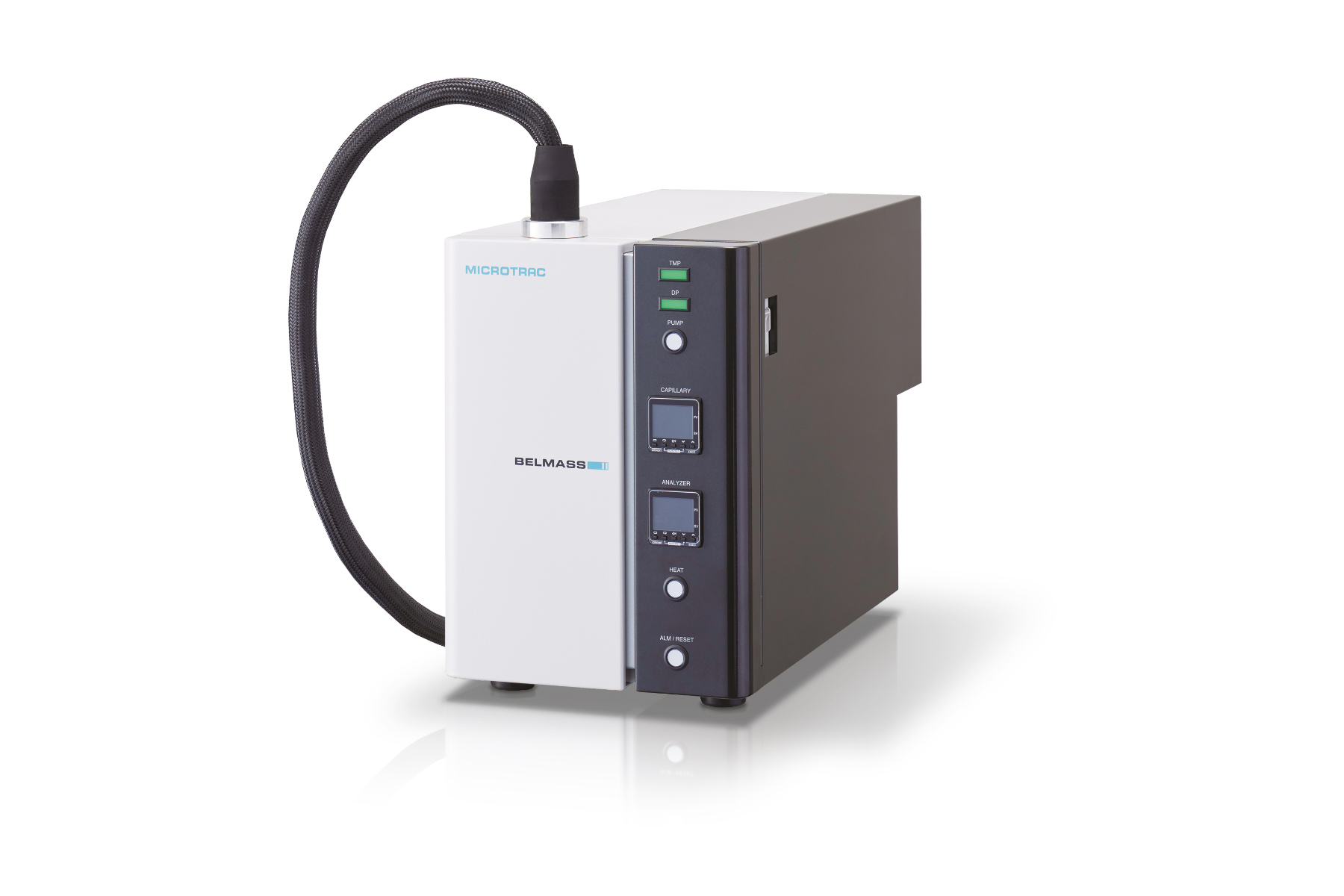

四极质谱仪 BELMASS II

概览

质量检测器被认为是定性分析的最有效检测器。然而,由于它只分析少量的气体,所以很难获得一个好的定量结果。

通过选择最合适的材料和部件,Microtrac成功开发了具有高定量能力的BELMASS II质谱仪。即使是氨气也可以通过使用加热软管和干式隔膜泵进行分析。

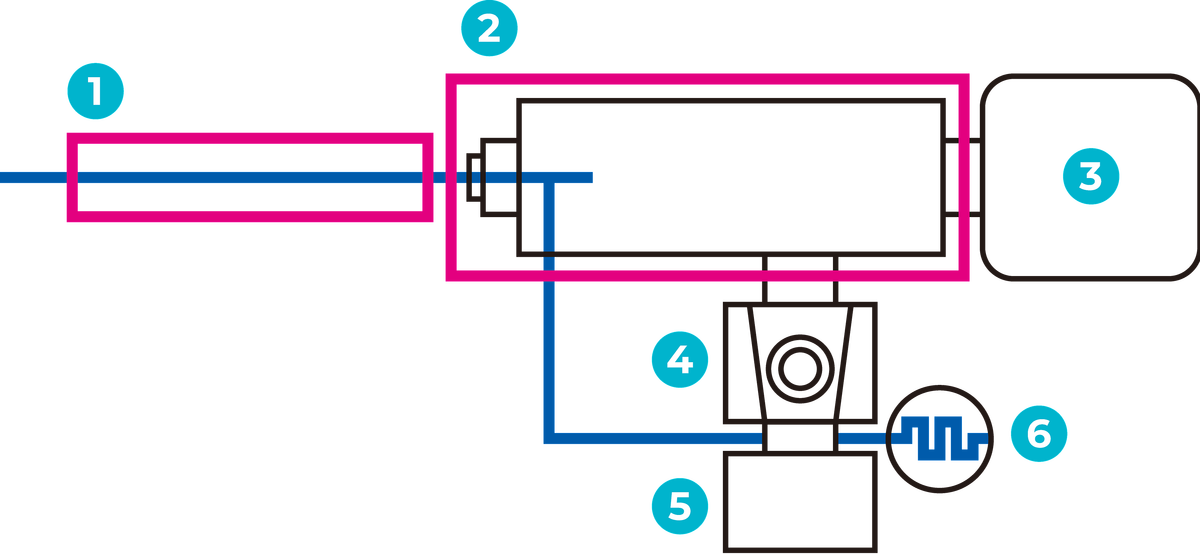

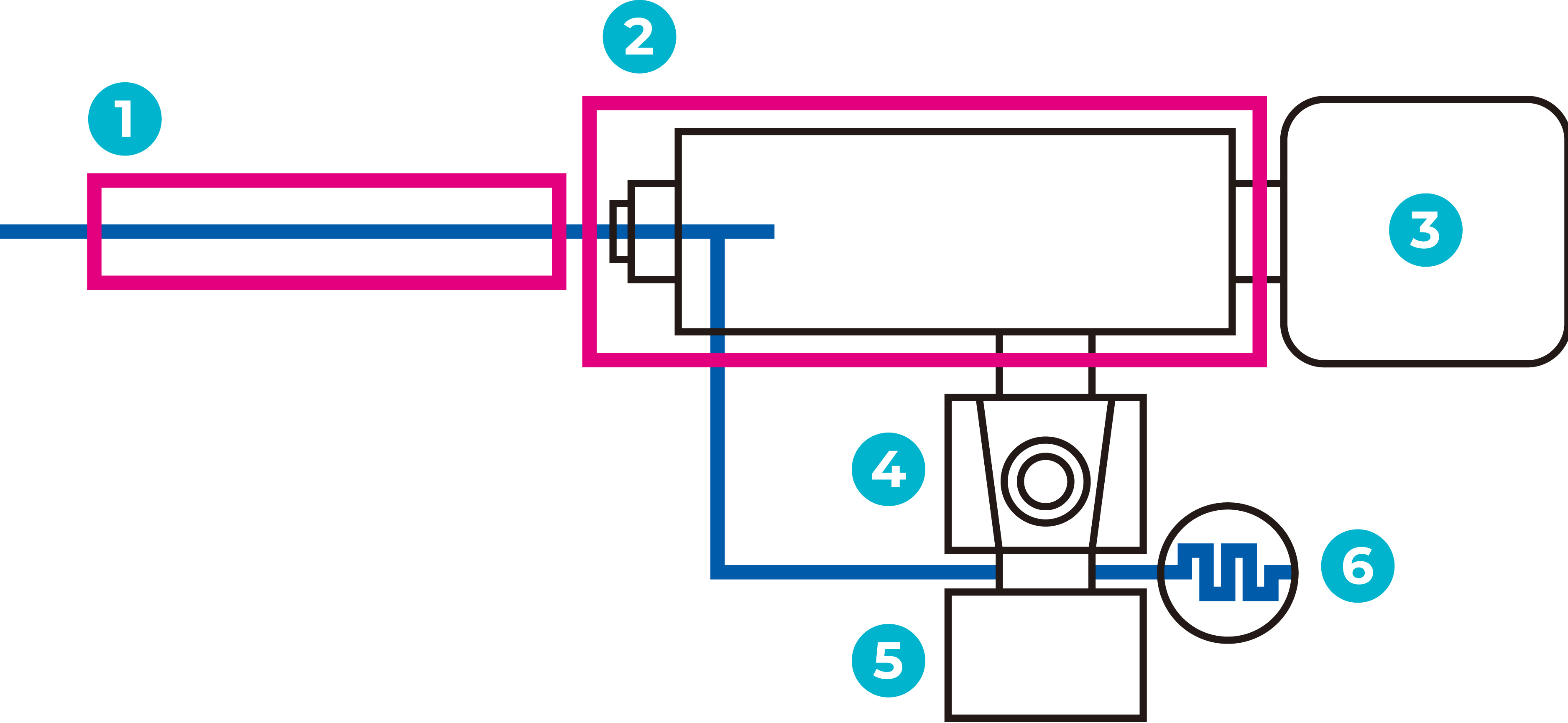

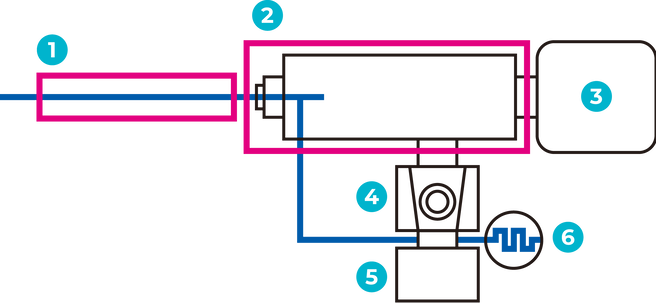

BELMASS II - 概览



1. 嗅探器探头2. 加热管
3. 质量分析器 4. 涡轮分子泵
5. 膜片泵6. 真空计

四极质谱仪 BELMASS II 测量软件

通过BELCAT II的软件,可以连续测量各个组分的电流强度,同时可以通过计时器在一定的时间范围内设置测量的开始和结束。纵轴可采用线性、对数和自动标度。外部数据,如温度,可以通过模拟信号输入导入,提供更多细节。为了全面评估催化反应,BELMASS II质谱仪可以与BELCAT系列催化剂分析仪连接。

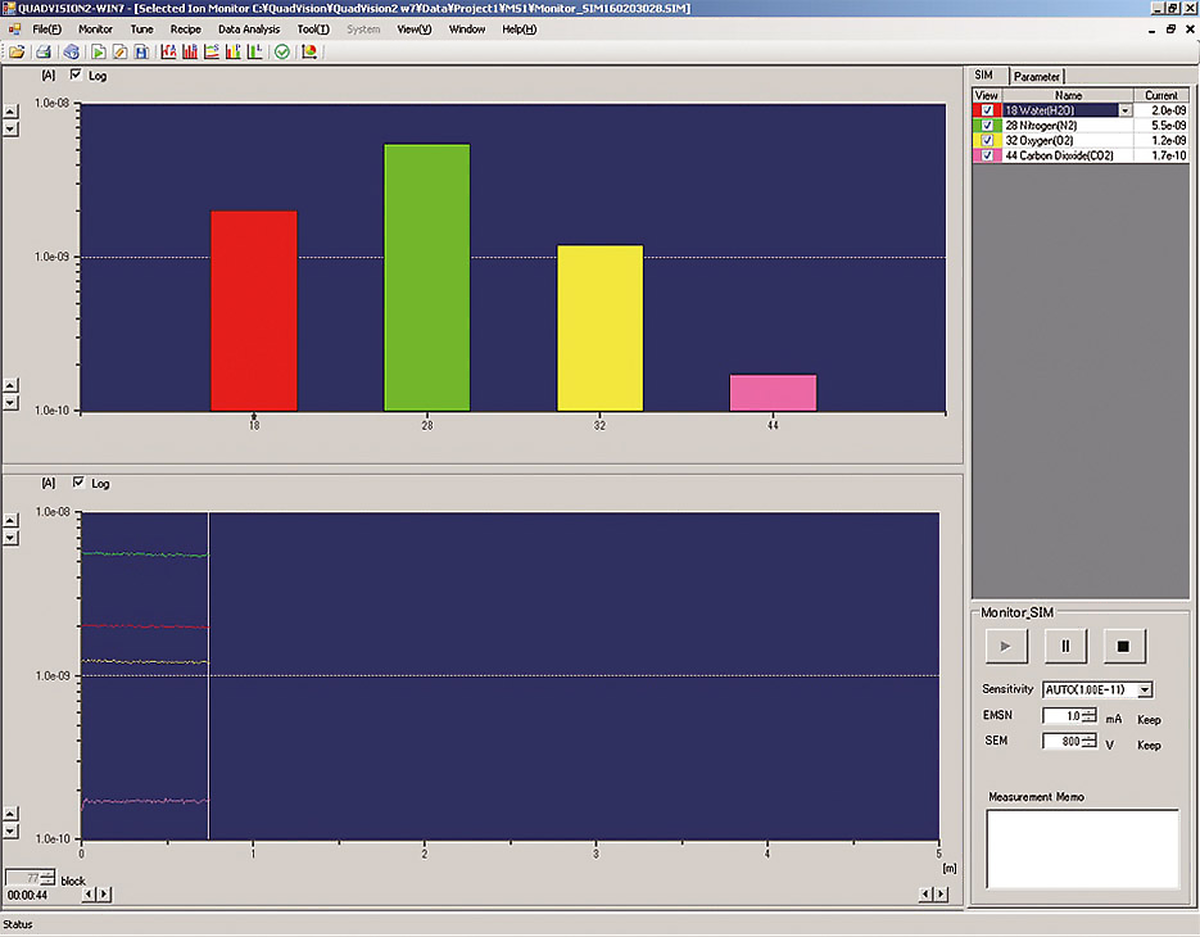

选定的离子监测器

测量软件 -选定的离子监测器
  • 最多可以选择16个质量数,并且可以对离子电流进行延时监测
  • 当反应气体的类型已知时,这种模式很有用。

质量峰监测

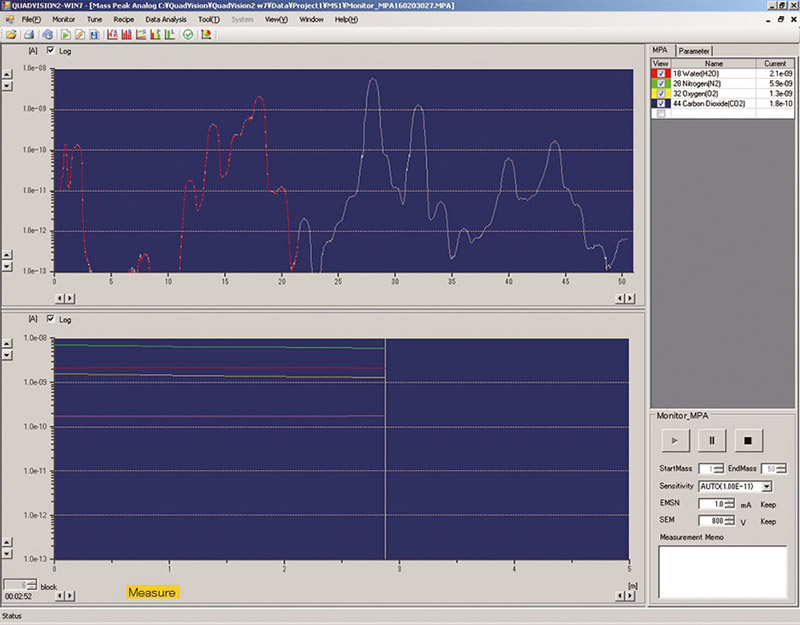

测量软件 -质量峰监测
  • 质量峰监测器连续扫描设定的质量数范围并显示光谱。
  • 当反应气体的类型未知时,该模式很有用。

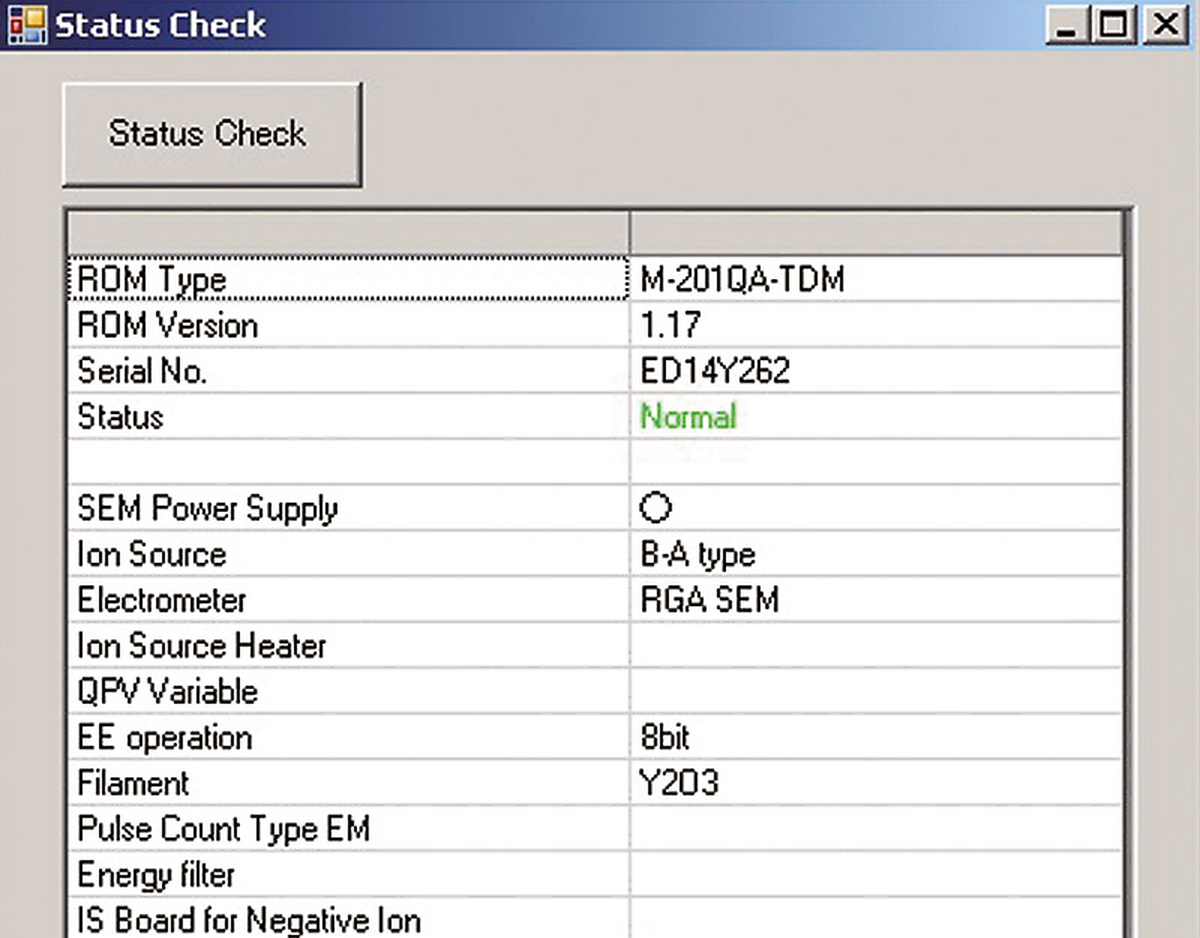

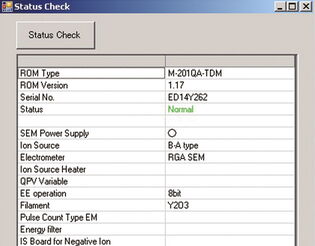

状态检查

测量软件 -状态检查
  • 自我诊断功能
  • 易于维护

四极质谱仪 BELMASS II 分析软件

获得的质谱可以用Microtrac的ChemMaster II软件进行分析。这个用户友好型软件的主要特点是。

  • 可以对光谱进行处理并计算面积
  • 有用的功能,如"基线校正"、"尖峰噪声过滤"等,可以准确计算化学吸附量
  • 分布拟合 "是一个复杂的峰值解卷积功能,可以将测量的光谱分成多个峰值,这样就可以确定催化剂表面存在的活性位点的数量。
  • 脉冲测量的光谱也可以进行分析

可以自动计算化学吸附量、金属分散率和其他特性。

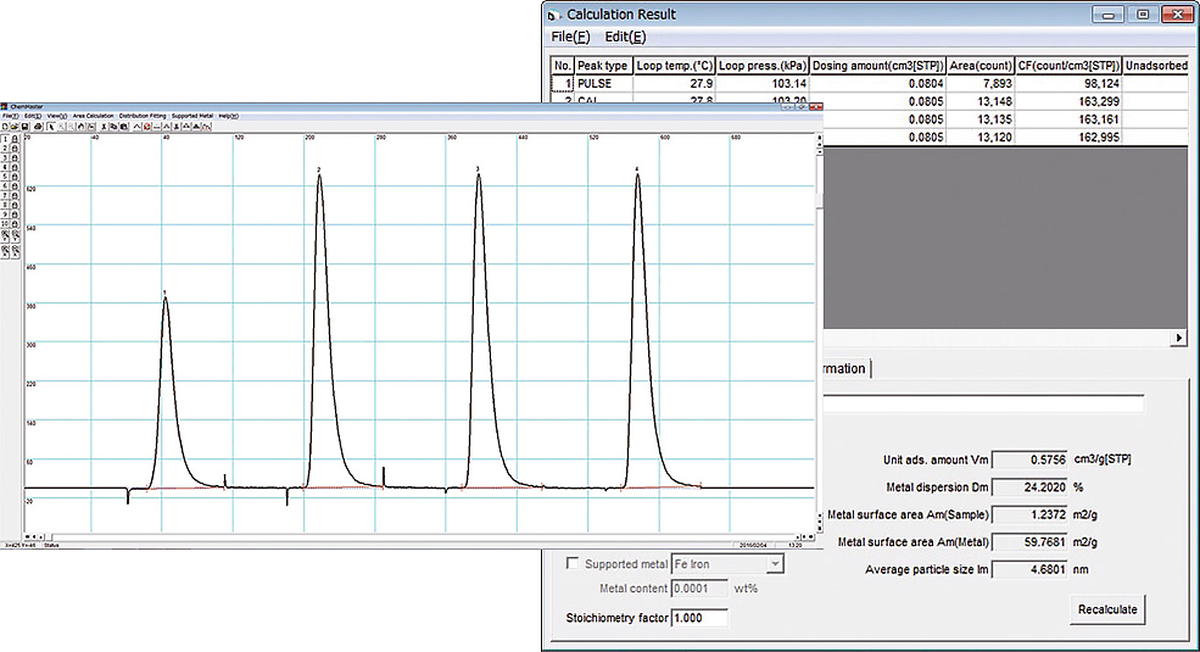

面积计算

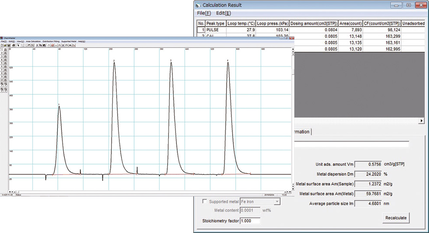

分析软件 - 面积计算

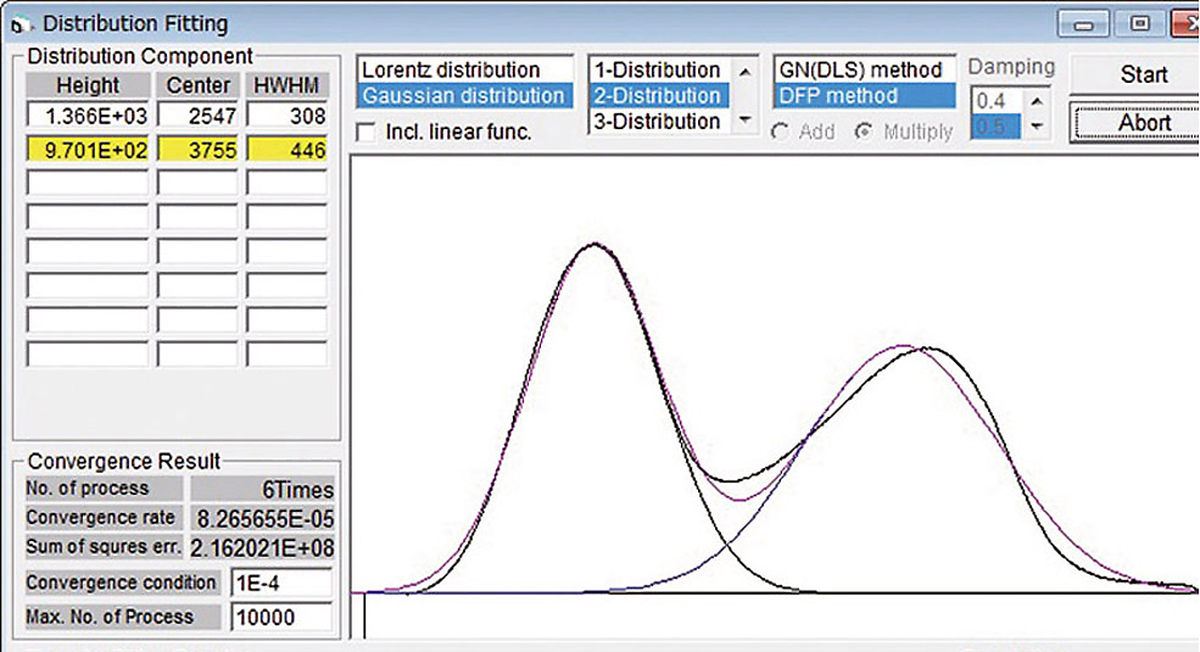

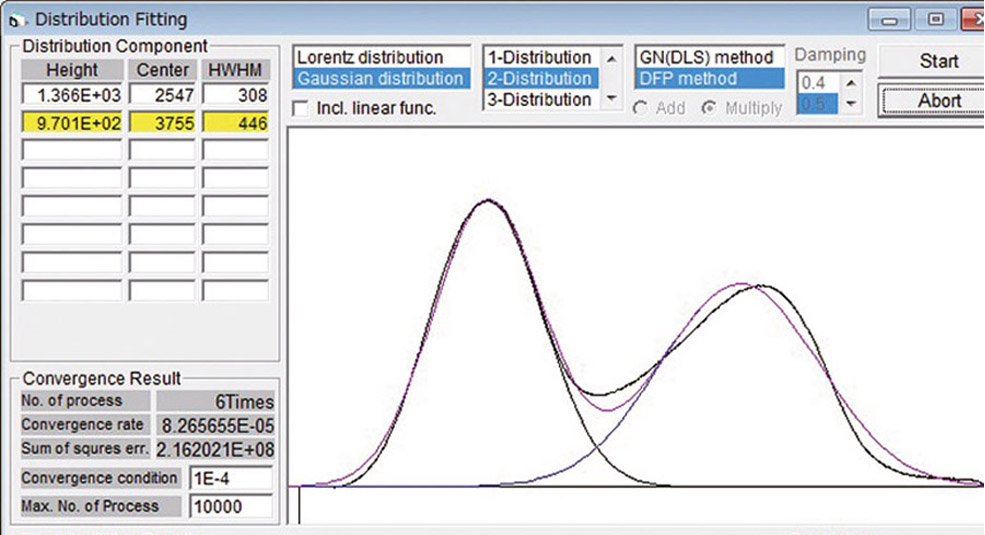

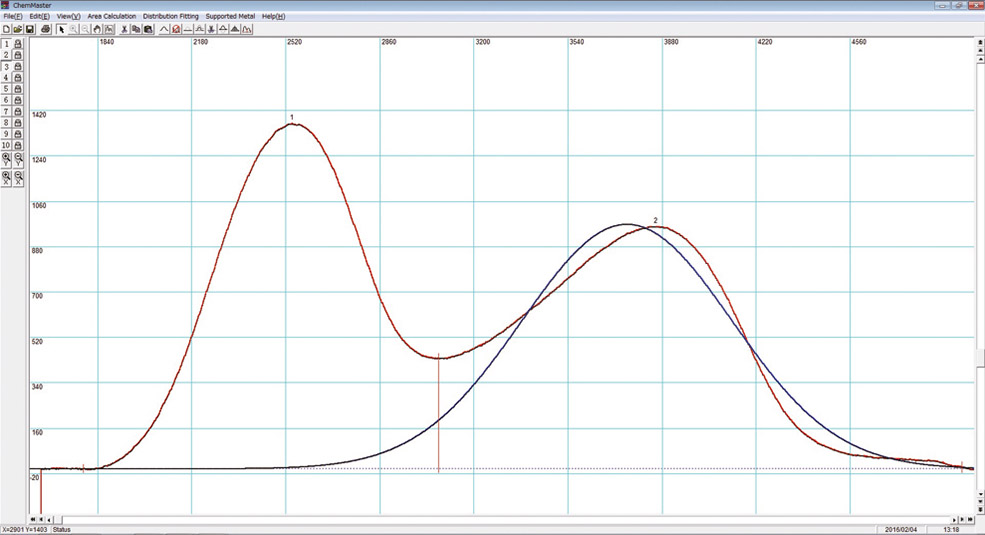

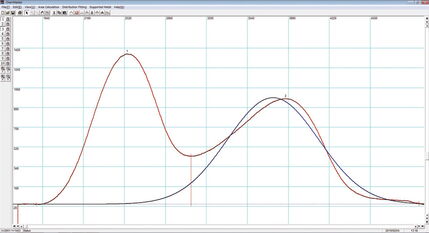

分布拟合

分析软件 - 分布拟合

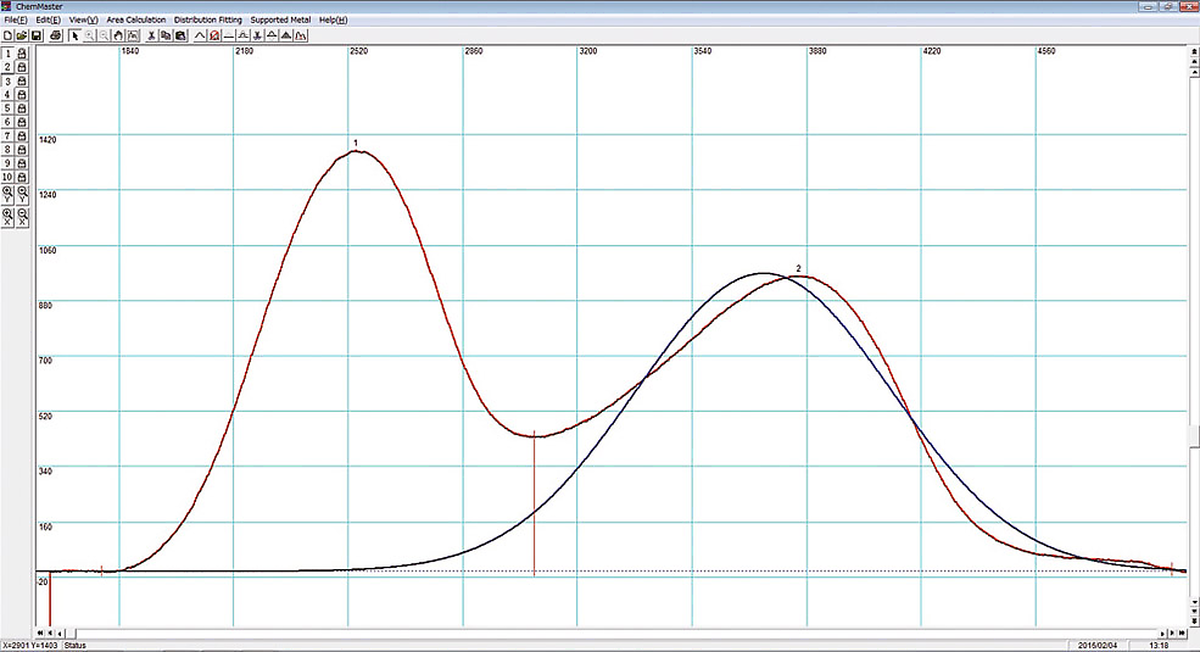

峰值去卷积

分析软件 - 峰值去卷积
测量举例 - BELMASS II + BELCAT II

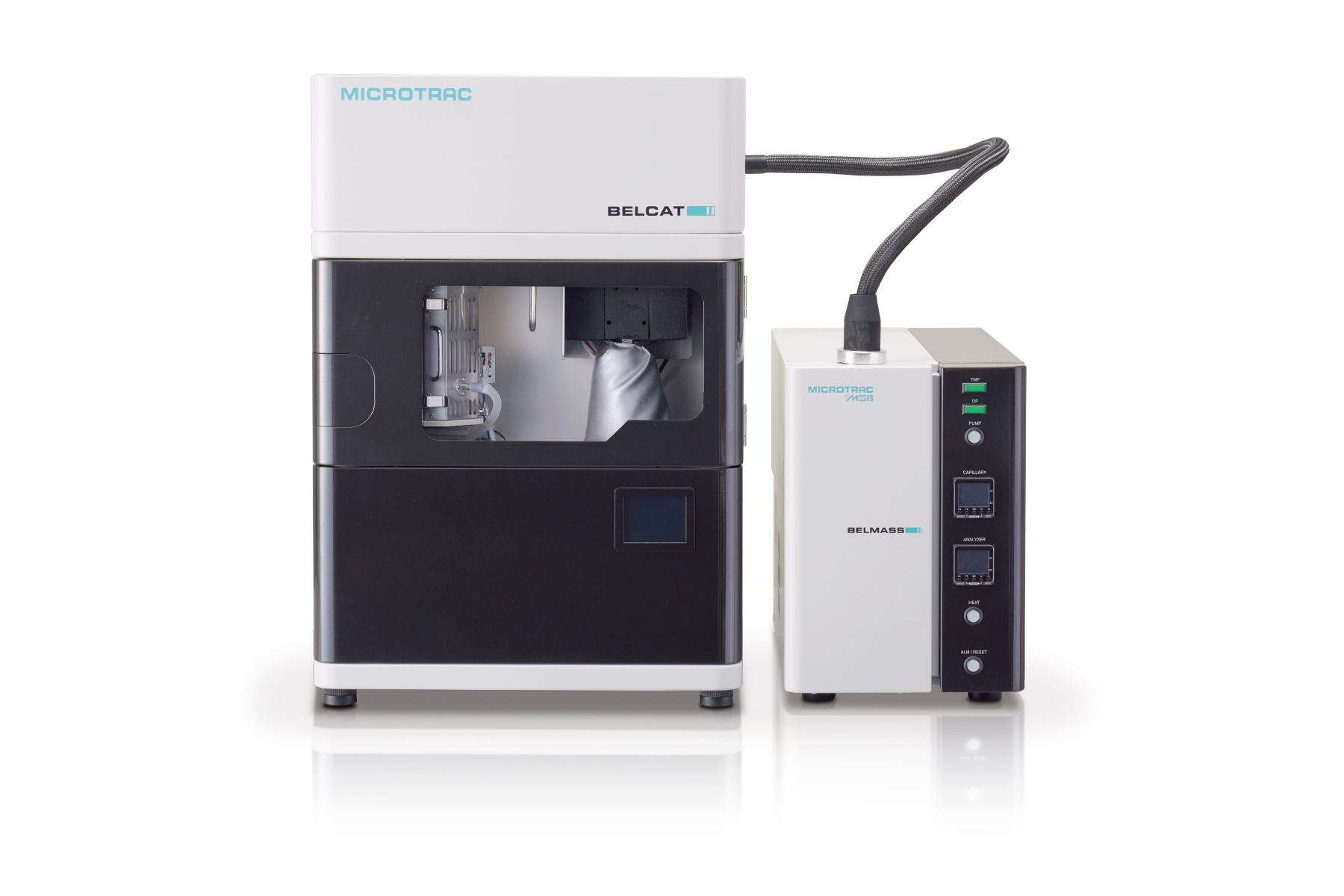

BELMASS II和BELCAT II合并

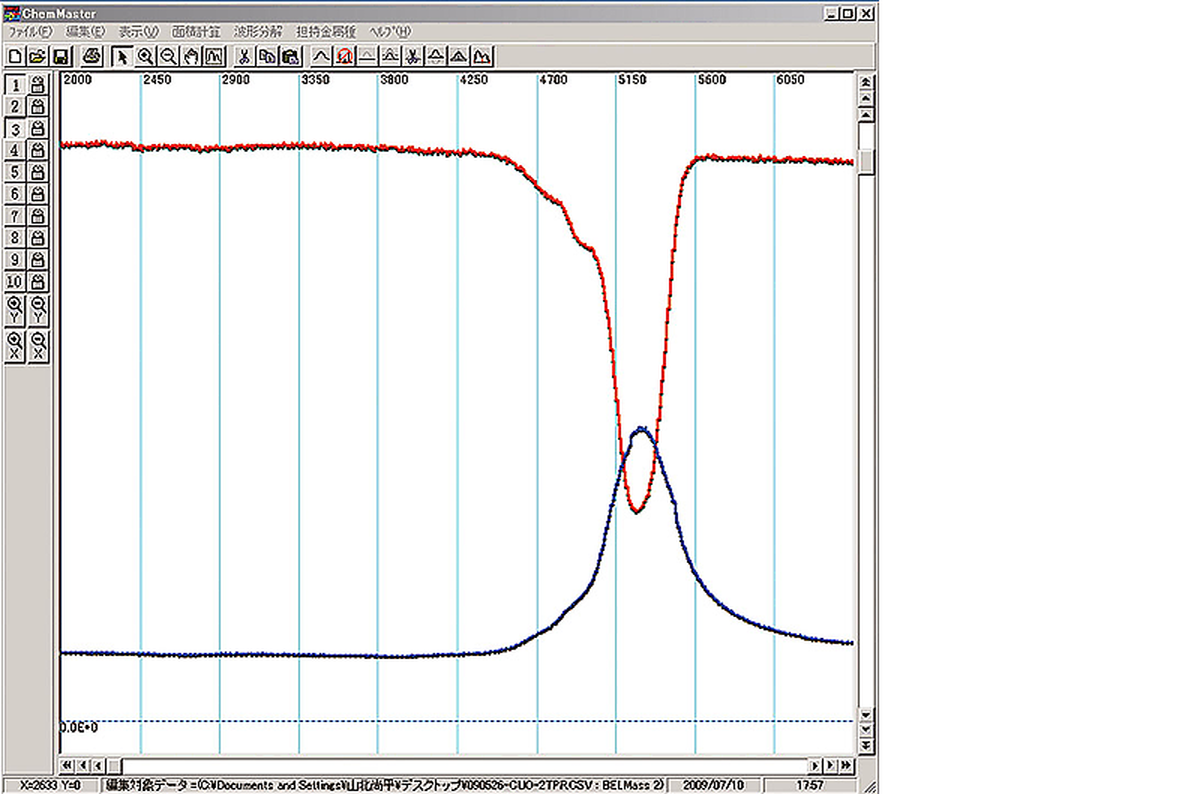

CuO上的TPR测量

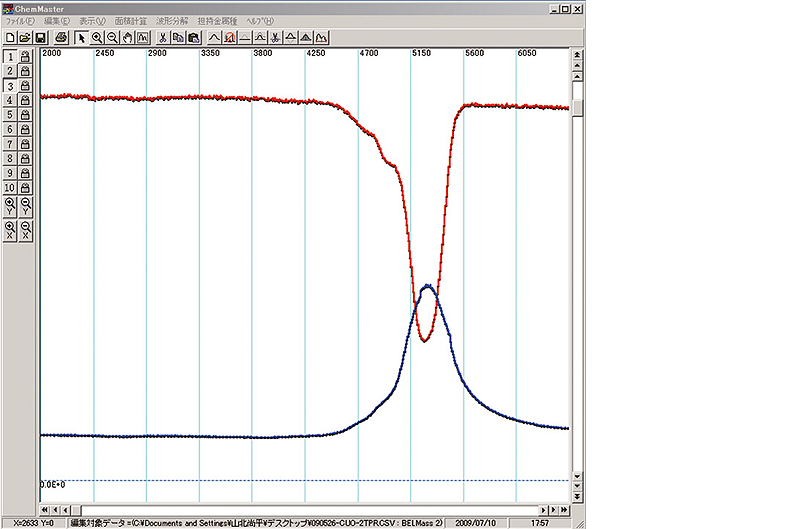

测量举例 - CuO上的TPR测量

可以同时观察氢气的消耗和水的产生。

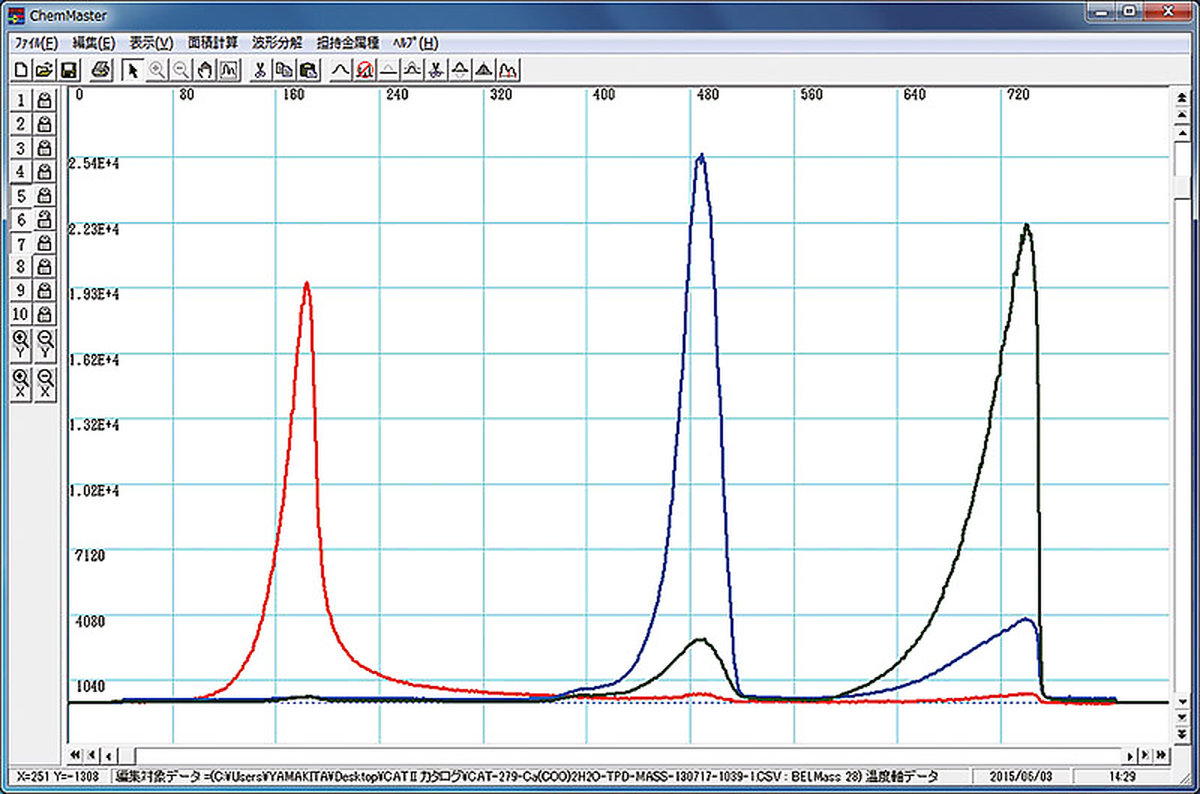

草酸钙的热分解

测量举例 - 草酸钙的热分解

通过加热样品,可以检测到H2O、CO和CO2

四极质谱仪 BELMASS II 典型应用

化学试剂

化学试剂

 电池材料

电池材料

陶瓷

陶瓷

在BELMASS II质谱仪中,气体分子在电离室中被电离并通过四极质量过滤器迁移到检测器中。质量过滤器由四根平行的杆子组成。在每一对对立的杆子之间施加一个带有偏移直流电压的高频电压。

施加的电压会影响离子的运动轨迹。在一定的电压比下,只有具有一定m/z(质荷比)的离子才能到达检测器。其他离子则被射出并与杆子碰撞。通过改变杆上的电压,观察通过四极质量过滤器的离子,可以得到质谱。

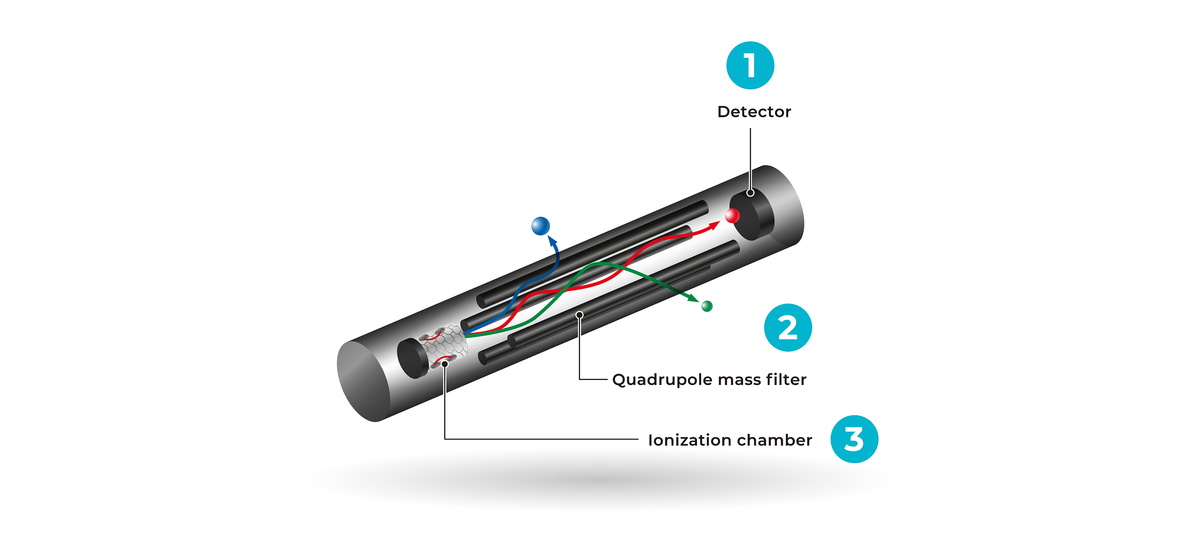

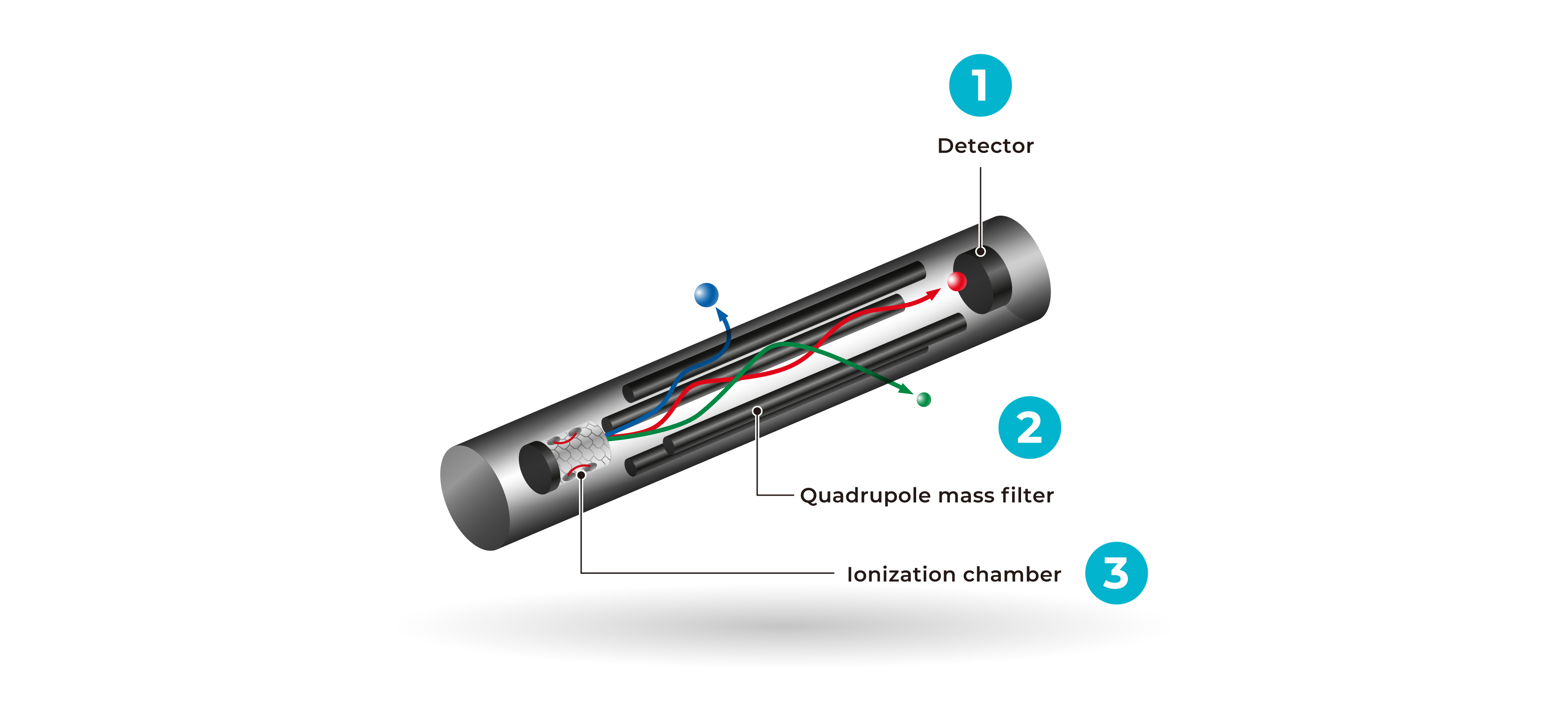

四极质谱仪 BELMASS II - 作用原理
  1. 检测器 2. 四极杆质量过滤器 3. 电离室
